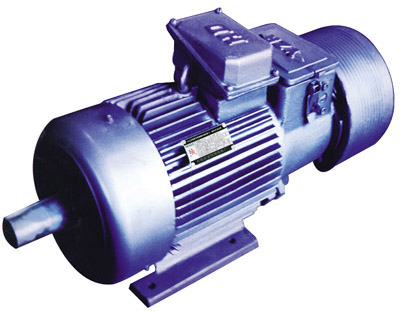

1、YZRW系列冶金及起重用渦流制動繞線轉子三相異步電動機（以下簡稱渦流制動電動機）是由YZR系列電動機和裝于其副軸伸的
渦流制動器組成，它把驅動和調速兩種功能集于一體。其特點是：具有穩定的低速調速特性和無失控，運行可靠等優點。
2、渦流制動電動機在下列條件下能正常運行
（1）冷卻介質溫度不超過60℃（H級絕緣的電動機）或40℃（F級絕緣的電動機）
（2）海拔不超過1000m
（3）經常的、顯著的機械振動和沖擊
3、渦流制動電動機是濕熱帶氣候環境的派生產品，其繞組及表面護層經過特殊的浸漬和處理，除第2條規定的條件外，
并能在下述環境條件下正常運行
（1）25℃時，最大空氣相對濕度為95%
（2）有凝露和霉菌
4、渦流制動電動機在下述負載條件下，能正常運行
（1）經常的起動與逆轉
（2）經常的電氣或機械制動
5、頻率和電壓
渦流制動電動機的額定頻率為50HZ，額定電壓為380V。渦流制動器勵磁電壓為80±15V的直流電壓
6、溫升限值
渦流制動電動機各發熱部分的溫升限值見表1
7、工作制
渦流制動電動機的基準工作為S3，電動機基準負載持續率為40%，渦流制動器的基準負載持續率為15%，每一個工作
周期均為10分鐘。渦流制動電動機在基準工作制時的額定功率，飛輪轉矩（GD2）。轉子開路電壓及其渦流制動器的額
定制動力矩和限定制動力矩，飛輪轉矩（GD2）與機座號的對應關系見表2
8、電動機型號含意Designations of types
9負載持續率
負載持續率為工作周期中的負載（包括起動與電制動在內）持續時間與整個周期的時間之比，以百分數表示。
標準負載持續率為15%、25%、40%和60%四種，同一臺渦流制動電動機，在同一工作制中、不同負載持
續率時的輸出功率不同。
在S3工作制中，不同負載持續率時渦流制動電動機的輸出功率見表3
在S2工作制中，30分鐘和60分鐘定客時的數據分別同S325%和S340%的數據。
10起動等級
渦流制動電動機的起動等級表示，當其驅動的GD2不超過規定值時，渦流制動電動機每小時允許的最大起動次數。
標準起動等級為6、150、300、600次/小時，其中次數以全起動次數計算。點動、電制動和反接按下列規定換算。
一次點動（即一次不完全的起動，在該過程中電動機的速度不超過1/4額定轉速）的熱等效當量為0.25次全起動。
一次電制動（制動到1/3額定轉速）的熱等當量為0.8全起動。
一次反接的熱等效當量為1.8次全起動。
起動等級的典型例子見表4
在S4工作制中，不同起動等級和負載持續率時的渦流制動電動機輸出功率見表5
在S4工作制中，不同CZ值和負載持續率時的輸出功率
注：表5中給出的CZ值只考慮子電動機轉子慣量的影響，不計及渦流制動器的慣量（即C=1時），在實際應用時要
計及被拖動機械的慣量和渦流制動器的慣量。確定實際起動次數時應將表列數值除以按下式求得的慣量率C。
式中GD2m------電動機轉子的慣量
GD2e+t----折算到電動機軸上的被拖動機械的慣量與渦流制動器的慣之和。
舉例：有一臺YZRW180L--8的渦流制動電動機，已知其用于S440%工作制時對應于輸出功率10.5千瓦和CZ值
為150。現知折算到渦流制動電動機軸上的被拖動機械的慣量為1.7千克一米2，求實際可用的起動次數。
從表2查知YZRW180L--8的轉子慣量為1.5千克一米2，渦流制動慣量為5千克--米2則：
從而每小時允許起動次數為
10、基準工作制時，渦流制動電動機在額定電壓下的最大轉矩對額定值之比的保證值如表6所示：
二、結構
1、防護等級
渦流制動電動機的防護等級分為一般環境用渦流制動電動機，其電動機外殼防護等級為IP44，冶
金環境用渦流制動電動機其電動機外殼防護等級為IP54，渦流制動器的防護等級為IP00。
注：表內代號數字的含義
第一位 1 具有端蓋式軸，底腳安裝的電機。
3 具有端蓋式軸，其中一個端蓋帶凸緣，而用凸緣安裝的電機。
第二位 0 在IM1中表示具有兩個端蓋式軸承和帶底腳。
在IM3中表示具有兩個端蓋軸承，凸緣在驅動端，凸緣平面向著驅動端凸緣大于機座。
第三位 0 水平軸線
1 垂直軸線，軸伸向下。
第四位 1 圓柱形軸伸，一端。
3 圓錐形軸伸，一端。
4、絕緣等級 渦流制動電動機制成兩種絕緣等級，即H級和F級。H級絕緣的渦流制動電動機適合在嚴酷的工作條件下使用。
5、接線盒 渦流制動電動機的接線盒位于機座頂部，可從機座的任一側進行接線。
6、軸承 本系列所用軸承的型號見表9
7、集電環
機座號112-280渦流制動電動機的集電環用塑料膜壓結構
8、刷握和電刷
YZRW系列渦流制動電動機的刷握用ZL102鋁合金壓鑄而成，并配有最新設計的恒壓彈簧。當電刷在運行中磨
損時，集電環與電刷之間的壓力能保持不變。所用電刷的牌號為J201，尺寸見表10。
9、渦流制動器的磁極和電樞
渦流制動器的磁極繞組固定在渦流制動電動機的高端蓋上。渦流制動器的電樞用鍵聯接在渦流制動電功機一
端軸伸上。并用擋板和螺栓鎖緊，防止電樞軸向移動。
|
